概述

全自动清洗过滤器可用于工业水、海水、食品和制药等轻化工工业废水、循环水的过滤，以及乳化液再生、废油、液态原理等过滤处理等。在冶金工业及石化工业及电厂给排水和循环水系统和设计到液态的介质过滤等工艺中，应用全自动清洗过滤器也日趋广泛，我国现代冶金企业引进的连铸水系统、高炉水系统、热轧用高压水除鳞系统、乳化系统以及封闭的水循环系统，液态的介质过滤系统均大量地采用了自动清洗过滤器。

结构与工作原理

全自动清洗过滤器由主机和电控系统组成。本厂生产的过滤器电控系统分为两大系列：SIEMENS(西门子）编程控制系统和本厂自主研发的电装控制系统。主机是由过滤器体、滤网、减速电机、排污阀、传动轴、压差控制器等部件组成。过滤器体是一个平盖罐体，罐体上部是浊水区、中部为清水区、下部为污水区。上侧部有进水口、中侧部有出水口，底部有电动排污球阀，侧面有压差控制器。过滤网有不锈钢密纹平织型滤网和楔形滤网两种型式.ZQX系列全自动清洗过滤器采用尼龙刷和优质碳钢(不锈钢)筒体,具有处理量大、使用寿命长、清洗效率高等特点。本机采用高效、稳定、安全的压差控制系统控制自动清洗网。当过滤器进出口压差值达到设定值时，控制系统发出控制信号驱动电动机转动，打开排污阀。排污口形成真空状态，吸附在滤网上的杂质微粒被转动被转动的尼龙刷清除。污水从排污阀排出。当过滤器进出口压差恢复正常时，电动机停止运转。电动排污阀延时关闭。整个过程中，物料不断流，实现了连续、自动、高效、安全的生产。

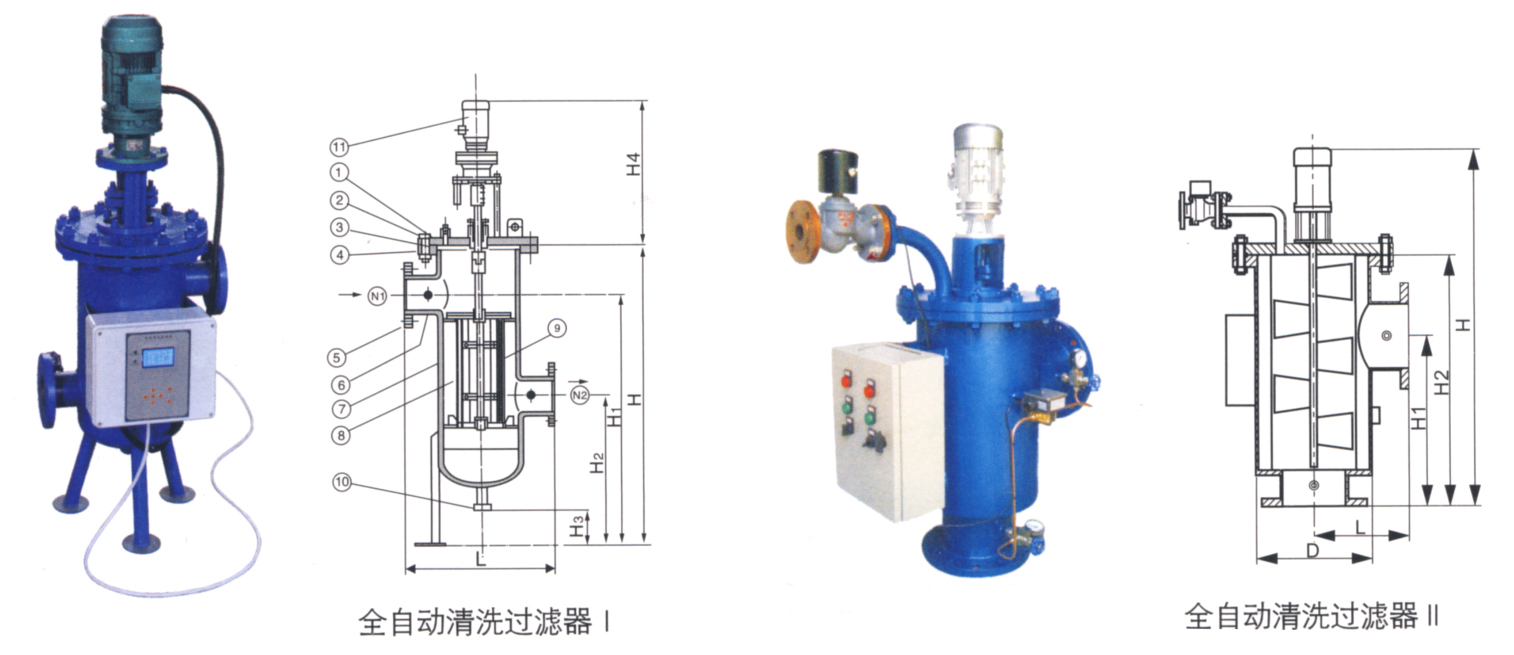

全自动清洗过滤器 I （ZQX）                                                         全自动清洗过滤器 II （ZQX）

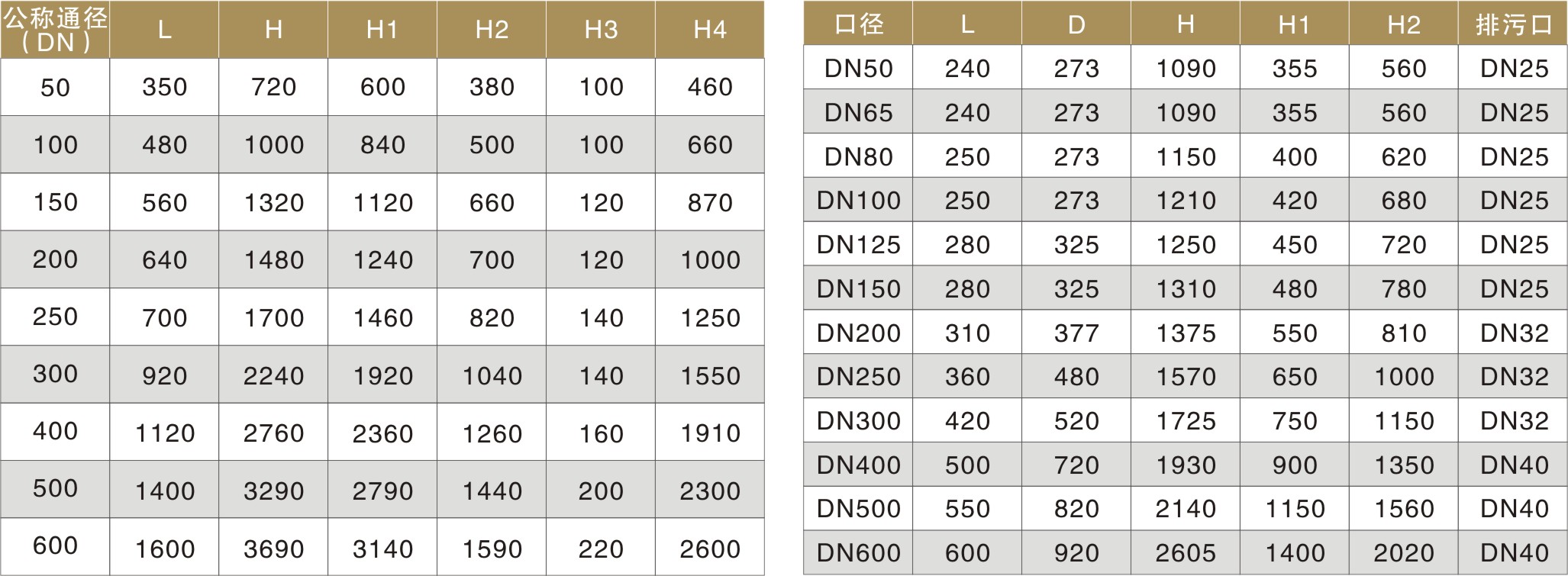

全自动清洗过滤器选型表
